機台規格表
整體結構
• 最大加工直徑 K2-52SY：Ø230 mm (動力刀塔)；
K2-52：Ø 348 mm (油壓刀塔)。
• 最大加工長度 390 mm。
• 45° 斜床式結構。
• 床身採用高級米漢納鑄鐵(GB300)一體鑄造成型。
• 採用 Fanuc Ip 系列廣域主軸馬達，可以在低轉速下就提供高扭力。
• 16位 Duplomatic VDI-30 動力刀塔(K2-52型 搭配油壓刀塔)
• X1、Y1、Z1、Y2軸配置精密線性滑軌。
• X2、Z2軸則配置高剛性廂型滑軌(硬軌)。
• 採用 Fanuc 0i-TF 控制器 / 10.4”LCD。
充足的背面刀具
• 3 支 外徑刀具 ( 20 mm)。
• 5 支 內孔刀具 (Ø 25 mm)。
• 3 支 端銑動力刀具 (ER16)。
• 3 支 側銑動力刀具 (ER16)。
X2、Z2軸採用高剛性硬軌
X2、Z2軸使用高剛性廂式滑軌(硬軌)，可以提高移動式主軸的本體剛性，並且可以增加落屑空間 (與線軌比較)，使排屑更順暢。
動力刀塔
• 採用義大利進口 Duplomatic16T 動力刀塔。
• 刀座規格: VDI-30徑向 / DIN-5480。
• 採用徑向刀盤與 L形本體，適合正背面加工，可增加背面刀具使用長度。
• 動力搭載 FANUC α2 主軸馬達 2.2 / 3.7 kW。
刀具干涉圖

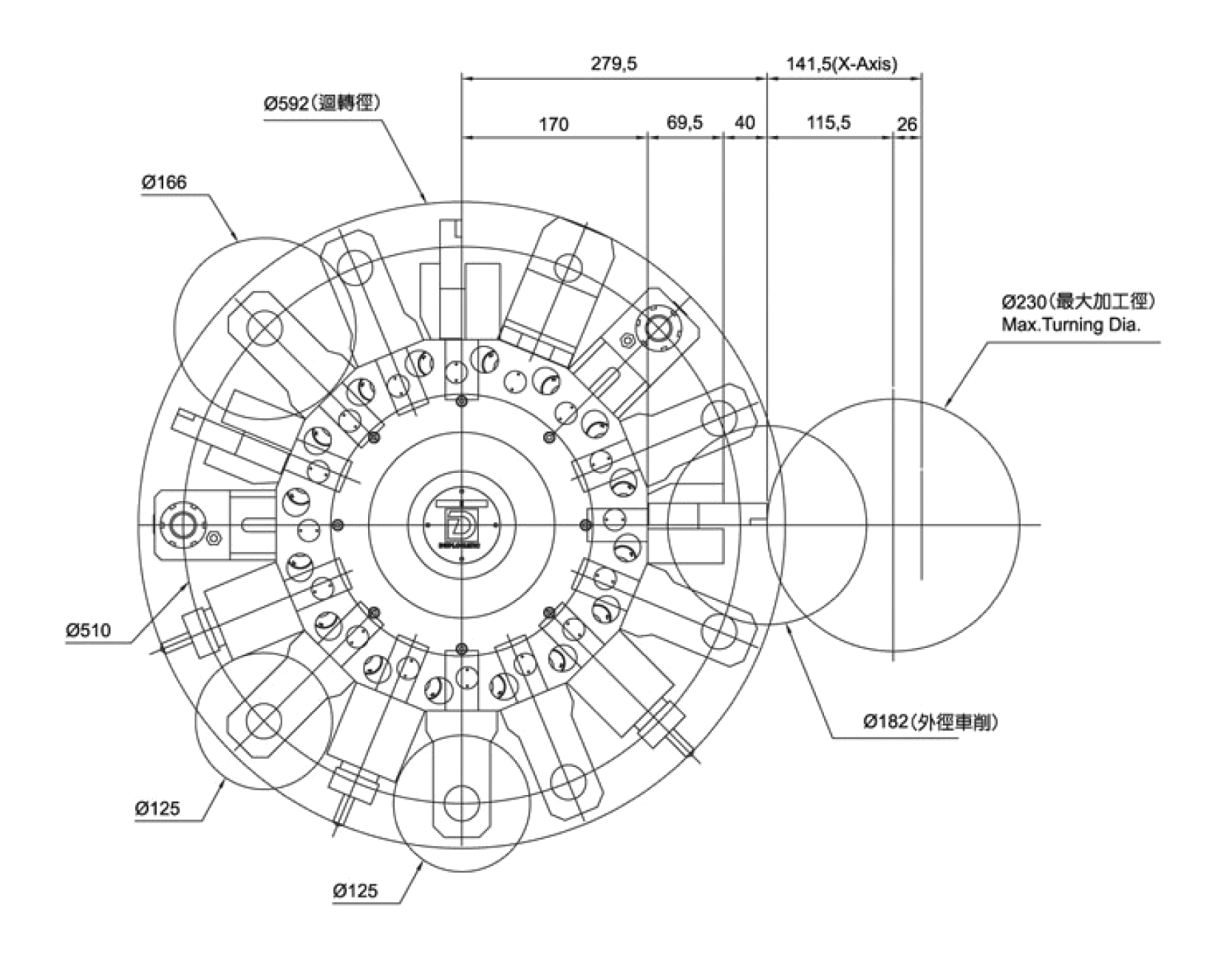

K2-52SY (動力刀塔)

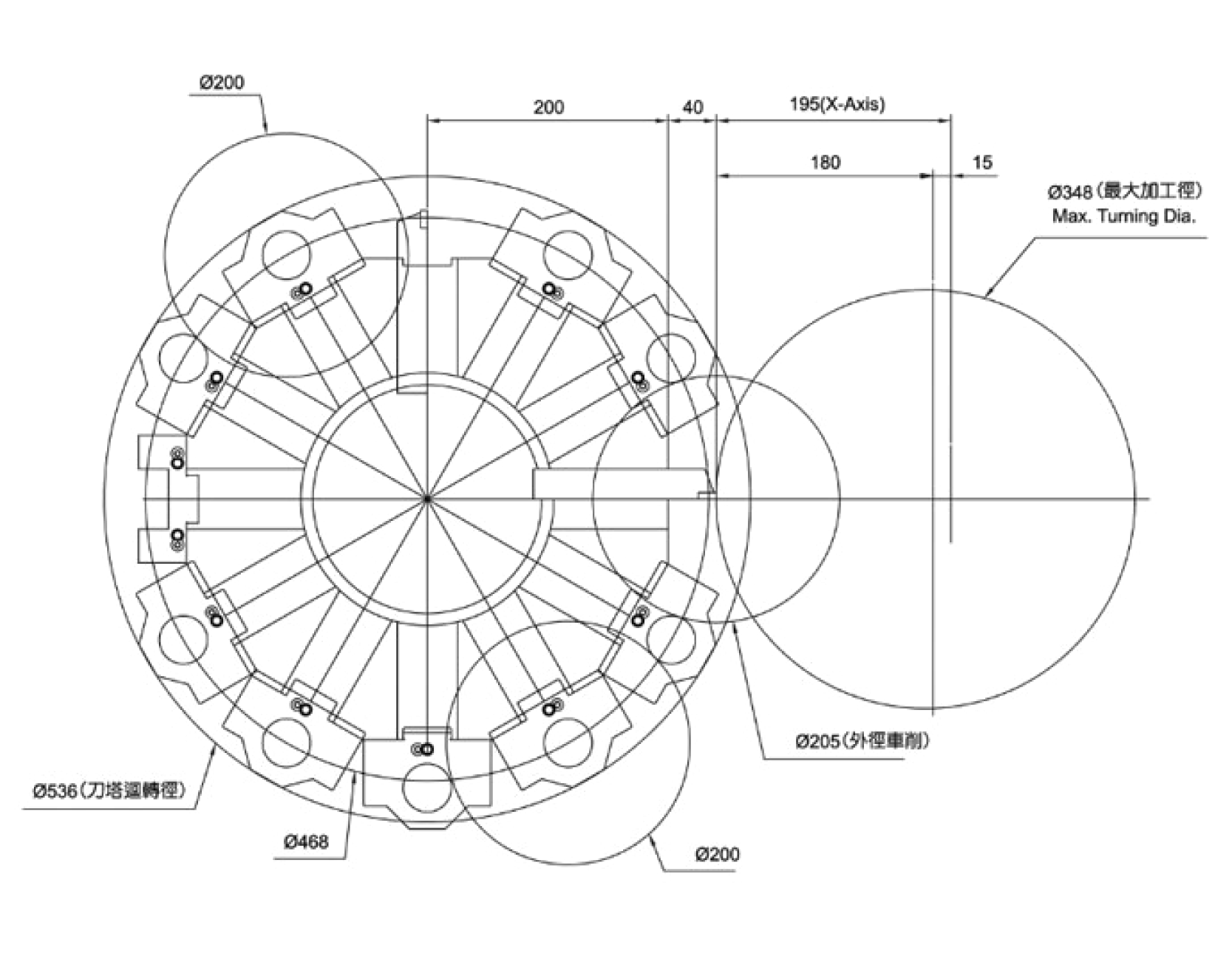

K2-52 (油壓刀塔)
外型尺寸圖
※註 :
1. 本公司秉持求新求好之精神不斷改善及研發新功能，並保有型錄規格異動權利，若有異動不另行通知，歡迎洽詢。
2. 型錄所記載加工尺寸及數據，依加工、環境、刀具條件等不同，實際產生數據可能有所誤差。
